PCI-Express*概览

Intel® Developer Network for PCI Express* Architecture
杨全胜翻译

【译者注】本文简单的概述了Intel的PCI-Express*计划和相关的研发的产品，给大家一个概览性的认识。

一、PCI-Express*结构概览

1.PCI-Express为今后的计算机与网络平台提供了先进的

  • 提高了新能和带宽

  • 多媒体应用的改善

  • I/O统一

  • 下一代的GUI

  • 更好的电源管理

  • 新的接插槽技术

  • 创新的设计

  • 更好的可靠性，实用性和可服务性

  • 热插拔和热交换

  • 通信与计算相结合

  • 构建元素标准化

  • QoS

  • 可升级配置

2.PCI Express与PCI的比较

PCI 总线 PCI Express总线

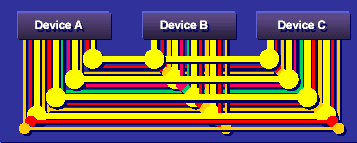

并行信号

  • 33MT/S 到266MT/S

  • 32/64位总线

  • 边带控制信号

 串行差分接口
  • 2.5GT/S

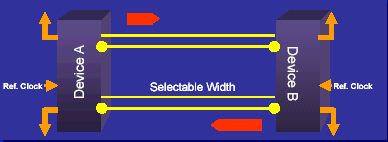

  • 可变化宽度：1X、2X...32X
  • 带内(In-band)控制
存储结构——存储器、I/O、配置 存储结构——存储器、I/O、配置和消息
  • PCI电源管理
  • 奇偶和ECC检验
  • 增强的配置机制
  • 100％的兼容PCI软件
  • 高级电源管理
  • 高级RAS，本地热插拔
  • 支持QoS

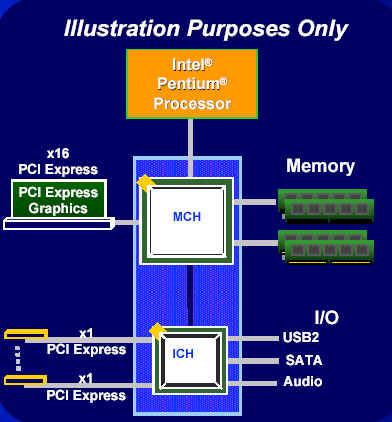

二、PCI-Express*桌面系统

  • PCI Express 能有更高的带宽和更好的性能
    － X16能为图形系统提供单方向上的5G字节/秒的传输率
    － X1或更高速标准能够为GbE（千兆比特以太网）、1394等提供单方向的250M字节/秒的传输率
  • PCI Express支持新的使用模式
    － 为电视、图形，摄像等流媒体提供同步支持
    － 对新的插接器和ExpressCardTM都支持本地热插拔

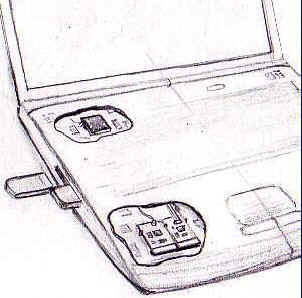

三、PCI-Express*移动系统

  • 终端用户插拔卡
    －     ExpressCard
  • 建立和配置命令
    － Mini-PCI Express
  • 主板部件
    － 图形
  • 坞站连接口（Docking Station)
    －     以前的被PCMCIA命名的NEWCARD
  • 由INTEL主持的工作主和指导组PCMCIA制定的标准
    －     新形式的插接器替代了CardBus和PC Card-16

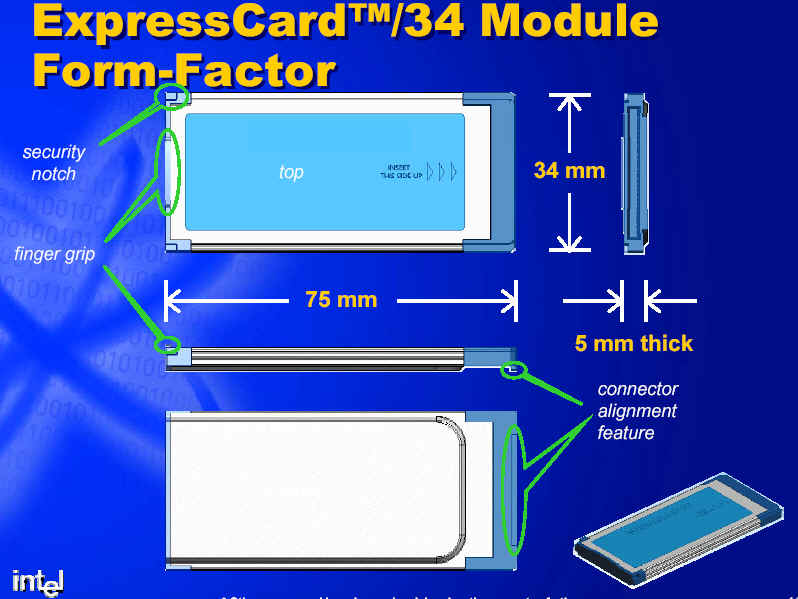

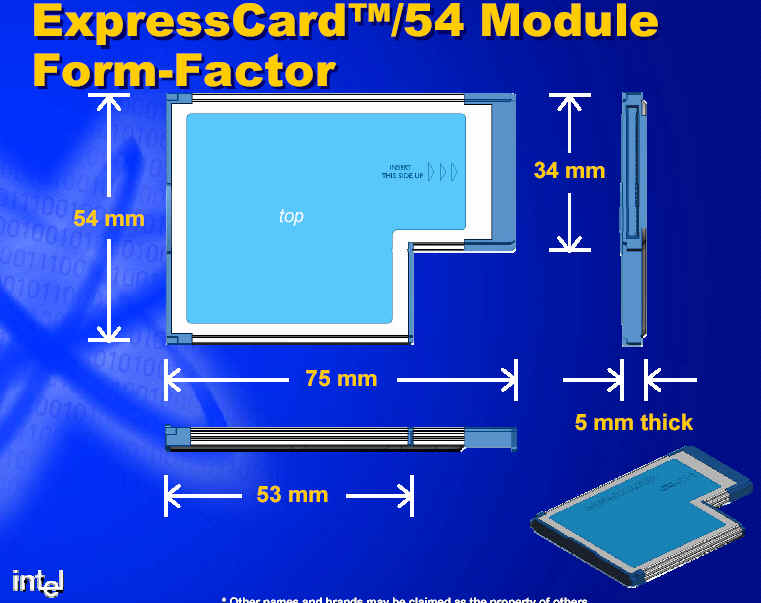

    － 两种形式的插接器：ExpressCardTM/34和ExpressCardTM/54
    － 卡能使用PCI Express或USB2.0接口
  • 移动和桌面
    － 广泛采用的低代价驱动
    － PCI Express平台替换了PC卡插槽
  • 应用焦点
    － 低电压、小管脚，用户友好
    － 通信、存储、I/O集成
    － 计划中没有图形

四、实施计划

  • 强烈推荐应用在服务器中

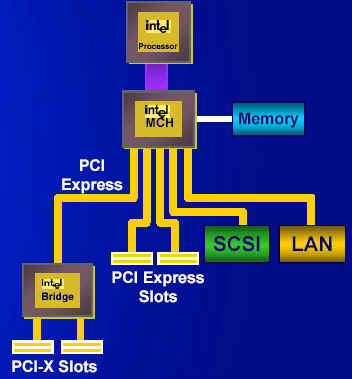

    － PCI Express能够让适配器直接接到MCH芯片上，而不需要桥片，这样就能获得低延迟，低代价更少的管脚数和更少的占用板空间
  • 一开始就使得带宽支持10Gb
  • 广泛应用在桌面、移动、工作站和通信领域
  • 计划中的芯片组的设计
     － 2004年Lindenhurst, Twin Castle 出来第一个PCI Express 芯片组
    － 2003年九月在美国IDF验证
  • 计划中LAN部件
     － 2004年Northway 和 Ophir出来第一个PCI Express LAN 部件
    － 2003年10月在台湾IDF验证
  • 计划中的PCI Express主板和平台预计在2004年推出
  • 解决PCI Express扩展到PCI-X总线的桥片规范

五、通信领域
  • 由于PCI Express广泛地被计算机和通信设备采用，并100％兼容PCI总线，所以他自然是PCI的继承者
  • 通信工业能从大范围的计算工业的投资中获利
    － 代价减小、更多有效IP和开发工具，缩短进入市场的时间，使未来的产品和技术更新更简化
    － 对系统或部件制造商都有利
  • PICMG
    - 定于接插件和电器规范等
  • 2004年，Intel在NPU、IOP、以太网部件/适配器、桥片和通用芯片组中支持PCI Express
  • 高级交换机将PCI Express延伸到通信领域
